Wie funktioniert eine spitzenlose Schleifmaschine?

Möchten Sie die Grundlagen von spitzenlosen Schleifmaschinen verstehen? Hauptsächlich wie es funktioniert? Es scheint ziemlich schwierig zu verstehen, wie man durch die Funktionsweise dieser Maschine die Teile insgesamt einem Zylinder annähern kann. Glücklicherweise sind die Antworten einfach und leicht. In diesem Artikel lernen Sie das Funktionsprinzip von spitzenlosen Schleifmaschinen kennen.

Spitzenloses Schleifen ist eine interessante und komplexe Arbeitsweise, die bei vielen Menschen Verwirrung stiftet. Einige Kenntnisse und nützliche Ratschläge erfahrener Fachleute werden Ihnen helfen, das Wesentliche zu verstehen. Schließlich helfen wir Ihnen herauszufinden, ob diese Verarbeitungsmethode für Ihre Fabriken anwendbar ist.

Bei CCMS Precision listen wir alles auf, was Sie darüber wissen müssenSpitzenlose Schleifmaschinen. Von seinen Anwendungen und Vorteilen. Wenn Sie bereit sind, lesen Sie bitte diesen Artikel, ob diese Metallbearbeitungsmethode für Sie geeignet ist!

Was ist spitzenloses Schleifen?

Spitzenloses Schleifen ist ein wesentlicher Prozess, bei dem eine Schleifscheibe und eine Führungsscheibe eingesetzt werden und sich das Werkstück in der Mitte befindet. Schleifscheibe und Führungsscheibe bewegen sich zur Mitte hin. Sobald sie die entsprechende Position erreicht haben, kann die Schleifbearbeitung am Werkstück durchgeführt werden. Die Positionen der Schleifscheibe über die gesamte Länge und der Führungsscheibe werden beide voreingestellt, und dann wird geschliffen (dies ist ein Durchschleifen). Es gibt einen anderen Typ, bei dem sich die Schleifscheibe ohne Bewegung in eine feste Position bewegt und sich nur die Führungsscheibe bewegt (dies ist das Einstechschleifen).

Es gibt drei Arten des spitzenlosen Schleifens: Vorschubschleifen, Endvorschubschleifen und Durchlaufschleifen. Eine ideale Anwendung ist das spitzenlose Schleifen mit Vorschub. Symmetrischer Aufbau und präziser Durchmesser sind von entscheidender Bedeutung.

Was ist Durchlaufschleifen?

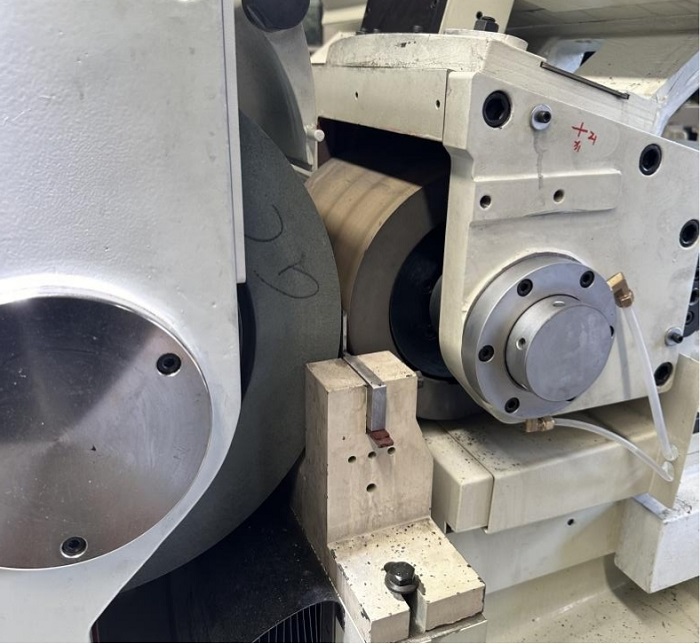

Das Durchlaufschleifen, auch als spitzenloses Durchlaufschleifen bekannt, ist eine wichtige Art des spitzenlosen Außenschleifprozesses und eine effiziente Methode zur Massenproduktion zylindrischer Teile mit gleichmäßigen Durchmessern. Sein Hauptmerkmal besteht darin, dass das Werkstück nicht mittig gespannt oder positioniert werden muss; Stattdessen wird es von drei Punkten getragen: der Schleifscheibe, der Regelscheibe und der Arbeitsauflage. Das Werkstück gelangt sanft von einer Seite der Werkzeugmaschine in den Schleifbereich, vervollständigt die Drehung und das Schleifen unter der koordinierten Wirkung der Regelscheibe und der Schleifscheibe und verlässt schließlich kontinuierlich die andere Seite der Werkzeugmaschine, wodurch eine unterbrechungsfreie kontinuierliche Bearbeitung erreicht wird.

Unter diesen ist die Schleifscheibe hauptsächlich dafür verantwortlich, überschüssiges Material mit hoher Geschwindigkeit von der Werkstückoberfläche zu entfernen, um Bearbeitungsgenauigkeit und Oberflächenrauheit sicherzustellen; Das Regelrad ist in einem kleinen Winkel geneigt (normalerweise 1°–6°) und erzeugt durch langsame Drehung einen Axialschub, der das Werkstück in Rotation versetzt und gleichzeitig eine axiale Vorschubbewegung ausführt. Die Arbeitsauflage trägt dazu bei, das Werkstück stabil zu stützen und eine Biegeverformung schlanker Werkstücke während der Bearbeitung zu vermeiden.

Dieses Schleifverfahren weist nicht nur eine extrem hohe Bearbeitungseffizienz auf, die für die automatisierte Massenproduktion geeignet ist, sondern zeichnet sich auch durch eine gute Bearbeitungsstabilität aus, die die Rundheit, Geradheit und Maßhaltigkeit des Werkstücks effektiv gewährleisten kann. Es wird häufig bei der Bearbeitung verschiedener zylindrischer Teile mit einheitlichen Durchmessern verwendet, wie z. B. schlanken Rundstäben, Nadeln, Kolbenstangen, Wellen und kurzen Teilen ohne Mittellöcher.

Vergleichstabelle verschiedener Schleifmethoden

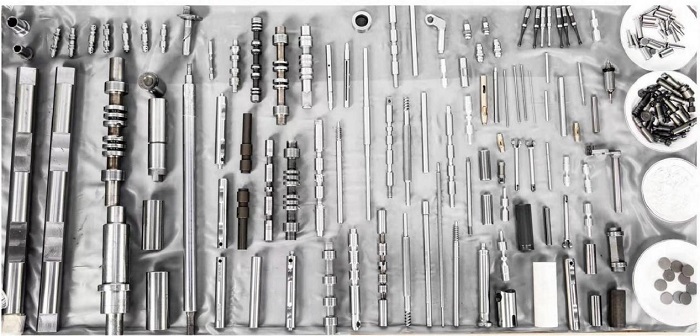

Welche Produkte eignen sich für die Bearbeitung auf Spitzenlos-Schleifmaschinen?

Spitzenlose Schleifmaschinen, mit den Vorteilen, dass keine Mittelspannung erforderlich ist, stabile Bearbeitungsgenauigkeit und hohe Effizienz, werden häufig bei der Bearbeitung verschiedener zylindrischer Teile mit einheitlichen Durchmessern eingesetzt und eignen sich besonders für Massenproduktionsszenarien. Unter diesen wird das spitzenlose Durchlaufschleifen als am häufigsten verwendete Art hauptsächlich für die Bearbeitung von schlanken Rundstangen, Nadeln, Kolbenstangen und anderen Teilen verwendet. Diese Teile erfordern meist eine hohe Maßhaltigkeit und eine geringe Oberflächenrauheit. Durch spitzenloses Schleifen kann eine kontinuierliche automatische Bearbeitung realisiert, Klemmverformungen schlanker Teile wirksam vermieden und die Produktionseffizienz erheblich verbessert werden.

Das spitzenlose Schleifen mit Längsvorschub eignet sich für die Bearbeitung von kurzen Teilen mit Stufen und Sacklöchern, wie z. B. kleinen Wellen, Schulterstiften und anderen zylindrischen Teilen mit komplexen Formen. Da diese Teile nicht kontinuierlich durchgeschliffen werden können, wird das Endvorschubschleifen nach der axialen Positionierung durchgeführt, was nicht nur die Maßgenauigkeit der Stufenposition gewährleistet, sondern auch Schäden an der Teileoberfläche durch Spannen vermeidet und sich an die Bearbeitungsanforderungen kleiner und mittlerer Chargen und komplexer Formen anpasst.

Das spitzenlose Tauchschleifen wird hauptsächlich für die Bearbeitung von zylindrischen Teilen mit ungleichmäßigem Durchmesser verwendet, einschließlich sphärischer Oberflächen, konischer Oberflächen, speziell geformter Außenkreise und anderer speziell geformter Teile wie Lagerkugeln, konische Wellen, speziell geformte Stifte usw. Durch die Schleifmethode des radialen Vorschubs ohne axiale Bewegung kann die Größen- und Formgenauigkeit der speziell geformten Oberfläche genau gesteuert werden, die Verarbeitungsanforderungen von Teilen mit speziellen Strukturen erfüllt werden und sich an die Produktion von hochpräzisen Spezialformen mittlerer Chargen anpassen Teile.

Wählen Sie spitzenlose Schleifmaschinen für die Projekte Ihrer Fabrik

Die Wahl eines zuverlässigen Herstellers von spitzenlosen Schleifmaschinen ist eine sehr wichtige und energieaufwendige Angelegenheit. Glücklicherweise ist jetzt Ningbo CCMS Precision auf den Markt gekommen, was Ihre Entscheidungen viel einfacher macht! Wir bieten Ihnen den besten Service und die hochwertigsten Maschinen!

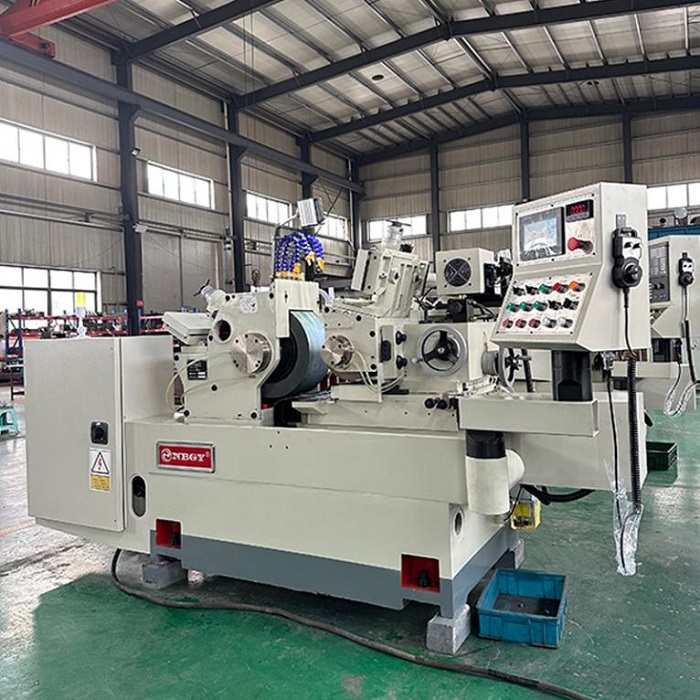

Wir produzieren 12er- und 18er-SerienSpitzenlose Schleifmaschinen, einschließlich manueller und CNC-Maschinen. CNC-Maschinen sind in Ein-, Drei- und Fünf-Achsen-Konfigurationen erhältlich und können auch individuell angepasst werden. Unsere Maschinen können im Allgemeinen eine Außendurchmessertoleranz von +/-0,0001 mm, eine Rundheit von +/-0,001 mm und eine Vorschubgenauigkeit von +/-0,0003 mm erreichen. Wenn Sie mehr wissen möchten, kontaktieren Sie uns bitte umgehend. Unsere Ingenieure bieten Ihnen die professionellste Unterstützung und erstellen Ihnen ein kostenloses Angebot!
