Was sind hochpräzise CNC-Bearbeitungsteile?

Übersicht über die hochpräzise CNC-Bearbeitung

Hochpräzise CNC-BearbeitungBei der Herstellung der Metallkomponenten wird auf CNC-Bearbeitung (Computer Numerical Control) zurückgegriffen. Bei der Präzisions-CNC-Bearbeitung handelt es sich im Wesentlichen um eine subtraktive Bearbeitung. Durch das Schreiben von Befehlen über das CNC-Steuerungssystem verwendet die Maschine automatisch Metallschneidwerkzeuge, um überschüssige Metallteile vom ursprünglichen Werkstück zu entfernen. Ob Gusseisen, Edelstahl oder Metallmaterialien wie Aluminium und Kupfer – sie alle können problemlos geschnitten werden, um das vom Kunden gewünschte Endprodukt zu erhalten.

Für jedes hochpräzise CNC-Bearbeitungsteil gelten strenge Toleranz- und Maßgenauigkeiten. Tatsächlich werden sie Teil der Luft- und Raumfahrtindustrie sowie der Automobil- und anderen Präzisionsindustrien sein. Inzwischen, Es müssen ein minimaler Materialabfall, Wiederholgenauigkeit und hohe Qualitätsstandards bei den Präzisionsarbeiten sichergestellt werden.

Hochpräzise CNC-Bearbeitungist die subtraktive Bearbeitung, bei der überschüssige Teile aus den Rohmaterialien abgeschnitten werden, um die erforderlichen komplexen geometrischen Formen zu erreichen. Bei dieser Produktionsmethode werden die automatisierten Werkzeugmaschinen durch vorprogrammierte Softwareanweisungen gesteuert, sodass komplexe CNC-Bearbeitungsteile mit hoher Standardmaßgenauigkeit und engen Toleranzen hergestellt werden können.

Funktion hochpräziser CNC-Bearbeitungsteile

Basierend auf einem numerischen Computersteuerungssystem ist die Umwandlung digitaler Entwürfe in Maschinenbewegungen die Hauptfunktion der hochpräzisen CNC-Bearbeitung. Herkömmliche CNC-Maschinen wie Fräsmaschinen und CNC-Drehmaschinen arbeiten mit aus CAD-Dateien abgeleiteten G-Codes und zeichnen sich durch Wiederholgenauigkeit und hohe Präzision aus.

Durch CNC-Bearbeitung hergestellte Teile, die von einfachen Halterungsteilen bis hin zu komplexen geometrischen Präzisionsteilen reichen, haben alle sehr hohe Toleranzanforderungen und Leistungsanforderungen, wie z. B. Flugzeugblätter in der Luft- und Raumfahrtindustrie und Motorenteile in der Lokomotivenindustrie.

Kompletter hochpräziser CNC-Bearbeitungsprozess für Teile

Hochpräzise CNC-bearbeitete Teile können Löcher, Schlitze, Merkmale und unterschiedliche Oberflächenbeschaffenheiten aufweisen, diese müssen jedoch alle von hoher Präzision sein und die Toleranzanforderungen strikt erfüllen.

Die präzise CNC-Bearbeitung von Teilen umfasst eine Reihe technischer Phasen, vom Produktdesign bis zur Prüfung des fertigen Produkts. Jede Verbindung ist von entscheidender Bedeutung und bei jedem Schritt müssen die Toleranzen der Teile und die Anforderungen an die Oberflächenbeschaffenheit der Produkte streng kontrolliert werden. Für Fabriken, die in dieser Branche tätig sind, ist es sehr wichtig, hochqualifizierte mechanische Fertigungstechniker einzustellen, die Ihnen dabei helfen, die höchste Effizienz bei der Präzisionsbearbeitung zu erreichen.

Schritt 1: Entwerfen Sie die Teile (CAD-Zeichnungen erstellen)

CNC-Metallbearbeitungsteile müssen durch Zeichnen von CAD-Zeichnungen und anschließendes Kopieren dieser in das Werkzeugmaschinensystem bearbeitet werden.

Dieser Prozess beginnt mit der CAD-Modellierung, bei der Ingenieure mithilfe von Software wie Autodesk Fusion oder SolidWorks detaillierte digitale Darstellungen der Teile erstellen. Definieren Sie in diesem Schritt die Geometrie, einschließlich Gewindebohrungen, komplexer Geometrien oder scharfer Kanten, und berücksichtigen Sie dabei die Materialeigenschaften und Belastungsanforderungen.

Schritt 2: Konvertieren Sie CAD in CAM

Nachdem die CAD-Zeichnung fertiggestellt ist, muss das Modell in die CAM-Software übertragen werden, wo Werkzeugwege generiert werden können. Unter Berücksichtigung der Mehrachsenfunktion der Werkzeugmaschine und zur Vermeidung von Kollisionen dient dieser Vorgang dazu, eine optimale Bahn für das Schneidwerkzeug zu generieren.

Um strenge Toleranzvorgaben einzuhalten und Materialverschwendung weitestgehend zu minimieren, simuliert der CAM-Algorithmus den Bearbeitungsprozess und berechnet die entsprechende Vorschubgeschwindigkeit und Spindeldrehzahl.

WeilCNC-Bearbeitungwandelt Konstruktionsabsichten im Wesentlichen in Arbeitscodes (G-Codes) um und CNC-Maschinen bewegen sich mithilfe von Befehlen präzise an den Ort zur Verarbeitung. Dies ist sehr wichtig für die individuelle Anpassung hochpräziser CNC-bearbeiteter Teile.

Schritt 3: Bereiten Sie die Werkzeugmaschine vor und führen Sie die Einstellungs-, Debugging- und Kalibrierungsarbeiten durch

Die Maschinenkalibrierung umfasst eine Reihe von Aufgaben, darunter die Befestigung des Bettes, die Installation der entsprechenden Schneidwerkzeuge und die anschließende Achsenkalibrierung, um die Genauigkeit sicherzustellen. Kalibrieren Sie mit der Sonde, um sicherzustellen, dass die maximale Abweichung innerhalb des Genauigkeitstoleranzbereichs liegt.

In dieser Phase ist ein hochqualifizierter Techniker erforderlich, der die Vorrichtungen für die Produktion vorbereitet, um nahtlose Übergänge zwischen mehreren Teilen in Chargen zu erreichen.

Schritt 4: Vorbereiten des richtigen Materials für die Zeichnung

In diesem Schritt müssen Sie unterschiedliche Materialien vorbereiten, da bei der mechanischen Bearbeitung häufig Teile aus anderen Materialien erforderlich sind. Natürlich sollten Sie die Materialien erst nach Eingang der Bestellung vorbereiten.

Kunden geben in der Regel in den von ihnen gesendeten Zeichnungen an, welche Materialien für die Produktion benötigt werden, z. B. 45#-Stahl, Edelstahl, legierter Stahl, Aluminium und andere Materialien. Diese sind alle relativ einfach auf dem Markt zu erwerben.

Schritt 5: Auswahl von Schneidwerkzeugen und Parametern

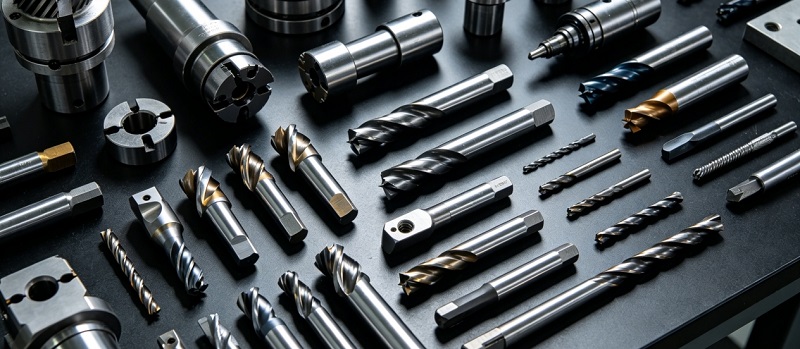

Auf dem Markt steht Ihnen eine große Auswahl an Schneidwerkzeugen zur Auswahl, beispielsweise Schaftfräser aus Schnellarbeitsstahl oder Hartmetall. Die Auswahl hängt vom Material und dem Bearbeitungsprozess ab. Mit entsprechenden Werkzeugen werden unterschiedliche Materialien und Härtegrade bearbeitet. Dies stellt nicht nur die Qualität und Toleranz der CNC-bearbeiteten Teile sicher, sondern verhindert auch eine vorzeitige Beschädigung der Werkzeuge.

Diese Schnittparameter werden durch CAM-Simulation weiter optimiert, um bei kontinuierlichem Werkzeugeingriff die Einhaltung enger Toleranzen zu unterstützen. Die Geometrie des Spanwinkelwerkzeugs erleichtert die Spanabfuhr und begrenzt so den Materialabfall.

Schritt 6: CNC-Bearbeitung der Teile

Beim CNC-Drehen wird ein Werkstück zu einem zylindrischen Element gedreht, das mit einem festen Werkzeug bearbeitet wird, während beim CNC-Fräsen mit einem rotierenden Werkzeug Material von einer flachen oder konturierten Oberfläche entfernt wird. Der Einsatz von Kühlmittel reduziert die Wärmeentwicklung und sorgt so für die Einhaltung präziser Toleranzen in der Massenproduktion.

Beispielsweise bei Zahnrädern oder Gehäusen sowie bei einigen Teilen, die anfällig für abnormale Bearbeitung sind, können Techniker diese Anpassungen basierend auf ihren Fähigkeiten in Echtzeit vornehmen und so eine konsistente Bearbeitung komplexer Teile ermöglichen.

Nachdem dieser Schritt des Metallschneidens und -fräsens abgeschlossen ist, muss das Produkt noch weitere strukturelle Bohrungen, Gewinde und Entgratungen durchführen, um es für die Komponentenmontage oder den Versand vorzubereiten.

Schritt 7: Oberflächenbehandlungsvorgänge

Nach der numerischen Steuerungsbearbeitung benötigen Metallteile weitere Oberflächenbehandlungsarbeiten, die die Oberflächenbeschaffenheit und Leistung der Teile verbessern können. Durch das Entgraten werden scharfe Kanten entfernt. Es gibt einige Verfahren wie Pulverbeschichtung, Lasergravur, Eloxieren, Wärmebehandlung usw. Sie können die Produkte korrosionsbeständiger machen, die Verschleißfestigkeit erhöhen und die Härte der Produkte erhöhen.

Die Oberflächenrauheit von CNC-Bearbeitungsteilen beträgt Ra1,6 Mikrometer oder weniger. In der Zwischenzeit können chemische Beschichtungen aufgetragen werden, um den Schutz der Produkte zu verbessern.

Welche Arten von CNC-bearbeiteten Teilen können durch CNC-Fräsen hergestellt werden?

1. Planare Teile

Der einfachste Typ mit einfachen Geometrien (horizontale, vertikale oder geneigte Ebenen, keine komplexen Kurven). Beispiele hierfür sind Abdeckungen, Grundplatten, Flansche und Platten, die mit 2- oder 3-Achsen-Maschinen für hohe Ebenheit und Genauigkeit bearbeitet werden.

2. Gekrümmte Oberflächenteile

Komponenten mit komplexen 3D-gekrümmten Oberflächen, wie Formhohlräume, Schaufeln, Laufräder und bogenförmige Gehäuse. Verarbeitet durch 3-Achsen-, 4-Achsen- oder 5-Achsen-Fräsen für hohe Präzision, weit verbreitet in der Formen- und Luft- und Raumfahrtindustrie.

3. Teile des Nut- und Lochsystems

Teile mit verschiedenen Nuten (Passfedernuten, T-Nuten, Schwalbenschwanznuten) und Löchern (Positionierungslöcher, Durchgangslöcher). Unverzichtbar für Montage und Positionierung, mit strengen Anforderungen an Präzision und Position.

4. Boxteile

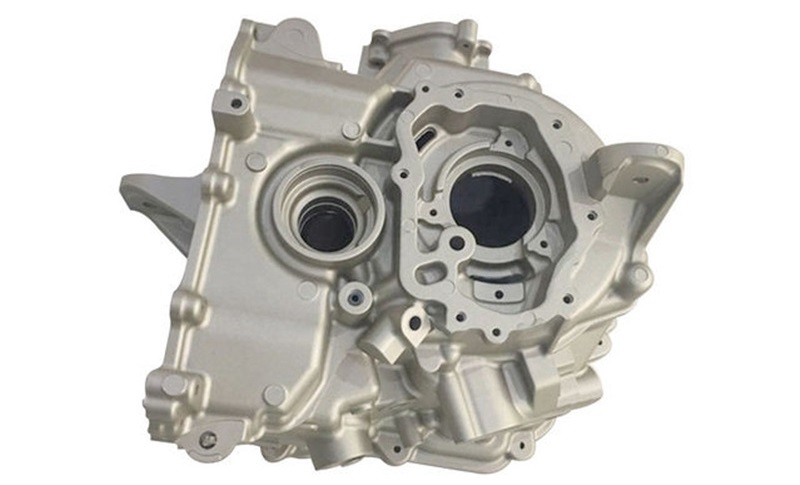

Komplexe, vielschichtige Komponenten mit mehreren Löchern wie Reduziergehäuse, Pumpenkörper und Ventilblöcke. Das CNC-Fräsen vervollständigt die Mehrflächenbearbeitung in einer Aufspannung und reduziert so Fehler.

5. Andere gängige Typen

Sonderformteile (Nocken, spezielle Halterungen), Scheiben- und Hülsenteile (Zahnradrohlinge, Riemenscheiben) und komplexe Polyederteile (Luft- und Raumfahrtstrukturteile) werden ebenfalls effizient durch CNC-Fräsen bearbeitet, wobei Mehrachsenmaschinen anspruchsvolle, komplexe Anforderungen erfüllen.

Abschluss

Als grundlegende Einheit der modernen Industrie unterstützen bearbeitete Teile den effizienten Betrieb verschiedener Bereiche wie Gerätebau, Automobilbau, Luft- und Raumfahrt sowie elektronische Geräte mit präzisen Abmessungen, stabiler Leistung und zuverlässiger Qualität. Von einfachen Strukturbauteilen bis hin zu hochpräzisen Kernteilen verkörpert jedes bearbeitete Produkt die umfassende Stärke von Technologie, Ausrüstung und Handwerkskunst. Mit der kontinuierlichen Weiterentwicklung intelligenter Fertigungs- und Präzisionsverarbeitungstechnologien werden sich bearbeitete Teile in Richtung höherer Präzision, höherer Effizienz, geringerem Gewicht und individueller Anpassung weiterentwickeln und so kontinuierlich eine solide Unterstützung für industrielle Modernisierung und technologische Innovation bieten.
